四川大学华西医院图像引导放射治疗Conebeam CT使用初探
放疗科
柏森 许峰 综述
(四川省 成都市 610041 baisen2004@tfol.com
028-85422582)
一、影像引导系统XVI介绍
Synergy® 是一个图像引导放射治疗(IGRT)系统。该系统由Elekta® 数字化加速器和放射治疗头、治疗床和完整的图像功能组成。图像功能包括XVI(KV级影像)和iViewGT™(MV级影像)。XVI有三种KV级图像获取方式,分别是KV级运动图像MotionView™,可连续获取动态图像;KV级单幅图像PlanarView™和KV级容积图像VolumeView™(Conebeam CT,CBCT)。
XVI系统主要由KV级射线源和非晶硅图像检测板(amorphous
silicon (a-Si)/cæsium iodide (CsI))、计算机工作站及XVI软件组成。射线源和检测板两者相对,位置固定,可收回叠放。XVI在不同机架角度获取连续的一系列图像(若扫描360度,可获取约650幅图像),重建成三维容积图像,再剖成所需断面图像。XVI重建使用一系列预置参数,这些预置参数直接影响重建图像质量。检测板位置能移动,以适应不同X射线过滤板。常用三种过滤板L20、M20、S20,最大重建直径分别为
二、CBCT的图像质量
CBCT的图像质量与扫描所采用的KV值、mAs大小、过滤方式以及重建方式有关;也与扫描过程中器官生理运动有关。图1(a)是采用120KV、43mAs、M20过滤、自由呼吸时高分辨率重建的肺癌CBCT图像;图1(b)是采用中分辨率加呼吸门控时的CBCT重建图像;图1(c)是采用高分辨率加呼吸门控后重建的图像。可以看出,图1(c)的图像质量最好。目前CBCT断层图像只适宜病人摆位,其分辨率还不能完全用于诊断。
图1(a)
图1(b)
图1(c)
三、CBCT使用方式
目前由于CBCT在使用方式可分为离线校正方式和在线校正方式。前者是使用低重建图像质量以提高处理速度,稍后再用高质量图像预置参数重新重建,并返回数据到治疗计划系统;后者是采用中高质量重建图像,并与预存计划图像进行对比,从而计算出摆位误差。可将CBCT图像与计划CT图像在三维空间比较位置和方向差别,通过移动治疗床来校正摆位误差。匹配方式可采用手动匹配、自动匹配(骨性匹配及软组织匹配)。在线校正方式可以在摆位结束后用CBCT扫描一次,与预存在系统中的CT图像进行匹配,调整病人位置后再用CBCT扫描一次以确定病人体位调整是否达到要求。扫描一次时间约需2至4分钟。采用中分辨率重建,约需1-2分钟(高分辨率重建时间需3-5分钟)。一般每个病人因图像引导而增加的治疗时间约为5至15分钟。我科目前对头颈部放疗病人位置误差要求在
XVI要求有严格的,较常规加速器额外增加的QA程序。该QA程序分为每天检查内容、每周检查内容和每月检查内容。
我科采用CBCT进行在线校正,可保证1至2mm的治疗精度,治疗计划的margin由常规
四、CBCT在我科的使用情况
2006年4月,我科采用IGRT治疗了第一例肿瘤病人。病人为男性,低分化腺癌,孤立转移病灶,肿瘤大小为
表1 用CBCT测量的摆位平均绝对误差(cm)
方向 |
校正前 |
校正后 |
治疗结束后 |
左右 |
0.25 ± 0.07 |
0.09 ± 0.11 |
0.10 ± 0.09 |
上下 |
0.29± 0.17 |
0.13 ± 0.15 |
0.10 ± 0.09 |
前后 |
0.13 ± 0.12 |
0.13 ± 0.14 |
0.10 ± 0.10 |
A
B
C

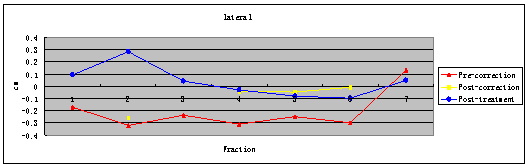

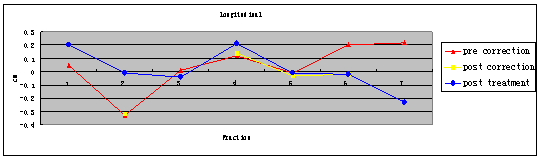

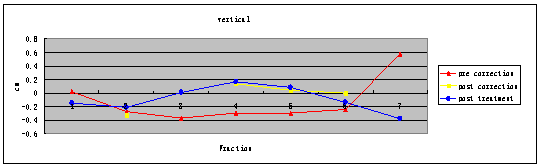

图2 用CBCT测量的三个方向的相对位置误差。A是左右方向;B是前后方向;C是上下方向
四川大学华西医院自2006年4月开始使用Synergy®,到目前约治疗70多例病人,治疗部位涵盖了头颈胸腹。使用图像引导治疗技术比常规照射技术摆位平均每次增加5-15分钟,摆位精度得到较大改善。其中一例较典型的鼻咽癌摆位误差如图3所示。病人采用头颈肩热塑面罩固定方式,每次治疗前均用CBCT扫描并进行匹配。首次摆位平均误差X方向为
图3 典型鼻咽癌病人摆位误差
我们完成的一例较典型的肺癌摆位误差如图4所示。首次摆位平均误差X方向为
图4 肺癌病人摆位误差
我们完成的一例较典型的腹部肿瘤摆位误差如图5所示。首次摆位平均误差X方向为
图5 腹部肿瘤治疗病人摆位误差
从我们目前初步结果看,腹部首次摆位平均误差和最大偏差明显大于肺癌和鼻咽癌,且每次摆位之间相差较大。校正后摆位平均误差和最大偏也大于肺癌和鼻咽癌。
我科许峰等进行了肺部转移癌图像引导下大分割放射治疗研究。7例肺癌治疗后肺部复发或转移患者,共计13个病灶。分割为7Gy,隔日照射,共7次。每次照射时利用容积CT技术修正三维方向误差。其结果是治疗前摆位时和计划时靶中心误差在左右、前后和头脚方向的平均误差分别为0.30 ±
五、CBCT的研究情况
我科柏森小组进行了CBCT重建精度分析研究。将形状与体积已知的模体分别置放于CBCT的不同位置进行扫描,并与普通螺旋CT中扫描结果及模体标称值进行比较,目的在于检查CBCT重建容积空间是否存在畸变。
模体选用QUASARTM Multi-Purpose Body Phantom静止模体。椭圆柱模体右边插入的圆柱形插件中包含标称体积为33.5、4.2和
图6 螺旋CT扫描测量结果 图7 Quasar 模体大球的测量结果
采用CBCT进行模体扫描。模体大球、中球、小球,大立方体、小立方体测量体积结果分别如图7、7、8、9和图11所示。
图8 模体中球的测量结果 图9 模体小球的测量结果
图10 模体大方块的测量结果
图11 模体小方块的测量结果
图7中模体大球在加速器G-T方向偏中心
模体中球在中心与偏中心5、
我科柏森小组还进行了CBCT均匀性分析研究。用IBA调强验证均匀固体水模体,进行 CBCT容积扫描,分析得到的CBCT重建空间CT值分布,得到三维容积空间内的均匀性。需要指明的是,目前CBCT进行容积扫描获得的容积图像的CT值还不是真正意义上的H值。
用CBCT,加M20过滤,分别采用120KV和100KV进行扫描。测量模体CT值在三个轴向上的分布分别如图12、图13和图14所示。图14中分别测量了中心轴和其它三个轴向上的分布。结果表明,我们的CBCT重建的CT值,在X、Y和Z轴方向都不是完全均匀的。从图12可以看出,重建的CT值在X轴方向上具有一定的对称性;不同KV条件下得到的CT值整体有一定差别。从图13可以看出,CBCT重建的CT值在Y轴方向上不具备对称性;不同KV条件下得到的CT值整体有较大差别。从图14可以看出,CBCT重建的CT值在Z轴方向上不具备对称性;不同的KV条件下得到的CT值整体有差别,但差别相对较小;不同Z轴位置的CT值曲线是不相同的,但120和100KV的差别趋势是相同的。
图12 测量的模体CT值在X轴方向上的分布,XVI扫描电压分别采用120和100KV。
图13 测量的模体CT值在Y轴方向上的分布,XVI扫描电压分别采用120和100KV。
图14 测量的模体CT值在Z轴方向上的分布,XVI扫描电压分别采用120和100KV。
此外,选120KV扫描电压,不同的过滤条件,CBCT进行容积扫描,测量模体的CT值在三个轴向上的分布,如图15、图16和图17所示。从图中可以看出,采用不同过滤时,在X、Y和Z轴三个方向上CT值整体有明显差别;但差别的趋势是一致的;S20过滤时CBCT扫描有效范围明显小于M20过滤时的有效范围。
图
CT值在X轴方向上的比较
CT值在Y轴方向上的比较
图
此外,我科其它小组还进行了许多临床及应用研究,将另文报告。
六、结果与结论
CBCT的图像质量与扫描所采用的KV值、mAs大小、过滤方式以及重建方式有关;也与扫描过程中器官生理运动有关。目前CBCT断层图像只适宜病人摆位。CBCT在使用方式可分为离线校正方式和在线校正方式。一般每个病人因图像引导而增加的治疗时间约为5至15分钟。我科目前对头颈部放疗病人位置误差要求在
